①在粉末涂料體系中加入一定量的松散劑對(duì)粉末涂料的流動(dòng)指數(shù)R的改善明顯，隨著松散劑加量的增加粉末流動(dòng)指數(shù)R顯著提高。②不同松散劑之間的粉末流動(dòng)指數(shù)R值的改善效果差別較大，松散劑D添加0.4％時(shí)粉末流動(dòng)指數(shù)R達(dá)到177效果最佳，松散劑A只有125效果最差。③松散劑B、松散劑C和松散劑D只添加0.2％就可以滿足一般粉末涂料的要求。松散劑的效果好壞順序如下：松散劑D>松散劑C>松散劑B>松散劑A。

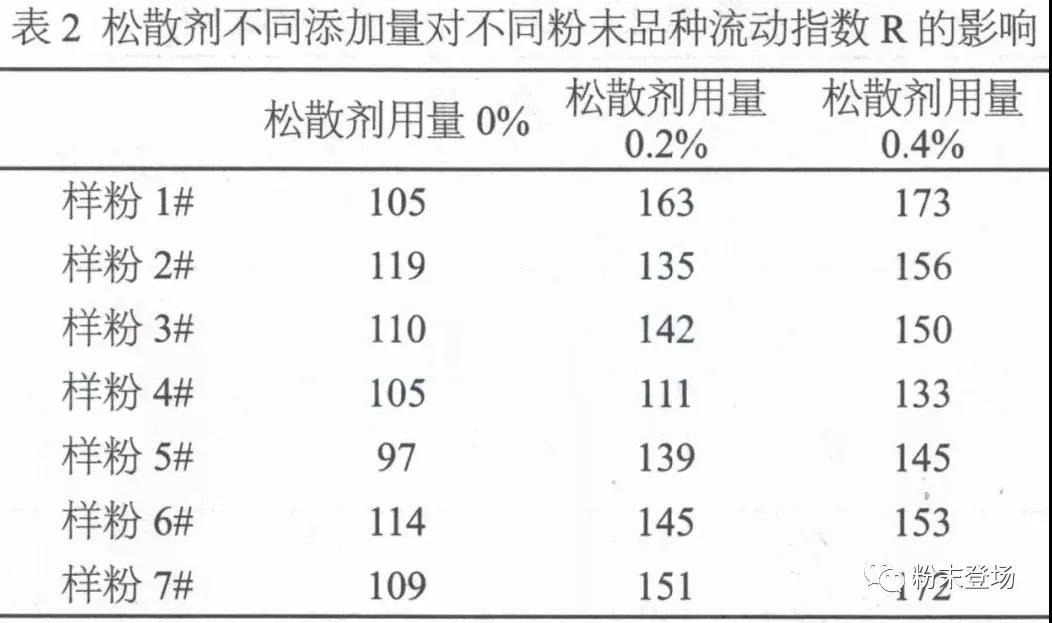

2.2 松散劑的添加量對(duì)不同粉末涂料品種流動(dòng)指數(shù)R的影響采用試驗(yàn)方法2），選用松散劑D和7種粉末涂料（包含砂紋、平光、低光、高光等）進(jìn)行測(cè)試，試驗(yàn)結(jié)果如下表2。

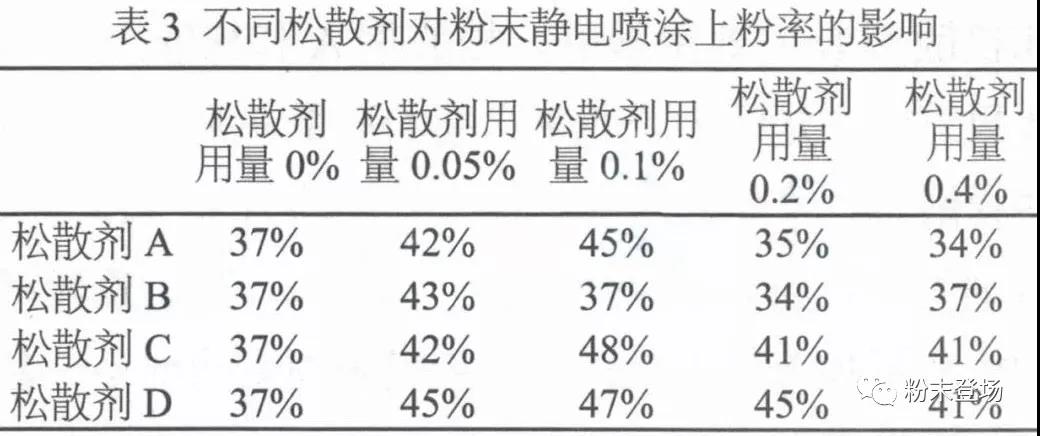

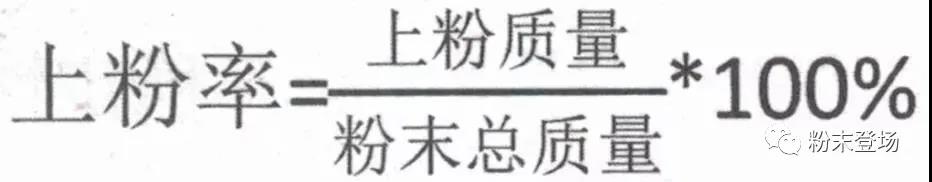

①對(duì)于不同粉末涂料品種，添加松散劑以后粉末涂料的流動(dòng)指數(shù)R值都有明顯的提高，隨著松散劑用量的提高粉末流動(dòng)指數(shù)R都有相應(yīng)的提高。②同一種松散劑，對(duì)不同粉末涂料品種的粉末流動(dòng)指數(shù)R的影響不同，影響差別較大，例如添加0.4％時(shí)，高的173，低的133，對(duì)于不同產(chǎn)品應(yīng)該添加不同用量的松散劑，才能滿足粉末流動(dòng)性的要求。選擇4種松散劑，采用試驗(yàn)方法3），5種不同用量，對(duì)粉末涂料樣粉8#進(jìn)行測(cè)試，不同松散劑對(duì)粉末靜電噴涂上粉率的試驗(yàn)結(jié)果如下表3。

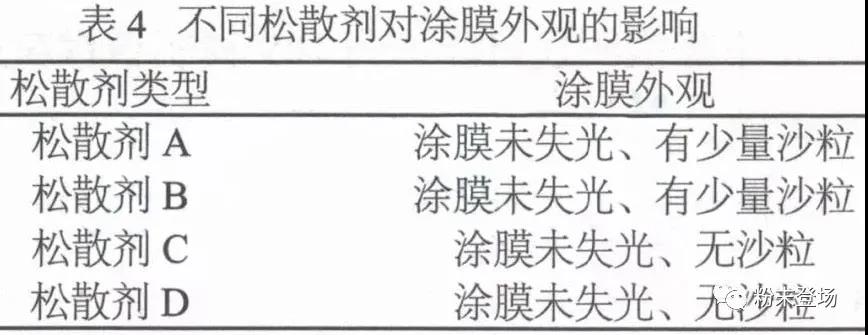

①松散劑A：在添加量舊％范圍內(nèi)隨著松散但當(dāng)添加量大于0.1％時(shí)，上粉率隨著松散劑的增加而下降。②松散劑B：在添加量0.05％范圍內(nèi)隨著松散劑的增加，上粉率隨著增加。但當(dāng)添加量大于0.05％時(shí)，上粉率隨著松散劑的增加而下降。③松散劑C：在添加量0.1％范圍內(nèi)隨著松散劑的增加，上粉率隨著增加。但當(dāng)添加量大于0.1％時(shí)，上粉率隨著松散劑的增加而稍微下降。④松散劑D：在添加量0.1％范圍內(nèi)隨著松散劑的增加，上粉率隨著增加。但當(dāng)添加量大于0.1％時(shí)，上粉率隨著松散劑的增加而稍微下降。以上實(shí)驗(yàn)表明：在粉末涂料中添加少量的松散劑有助于提高粉末涂料的上粉率，但是當(dāng)添加量超過一定量時(shí)有些品種的上粉率下降的趨勢(shì)。說明不同品種的松散劑對(duì)上粉率的影響不一樣。松散劑C、D在添加量較大時(shí)對(duì)上粉率的負(fù)面影響較小。2.4 不同松散劑品種對(duì)不同涂料品種涂膜外觀的影響采用試驗(yàn)的方法4），對(duì)4種松散劑和樣粉9#（核實(shí)粉末編號(hào)）搭配進(jìn)行實(shí)驗(yàn)，不同松散劑對(duì)涂膜外觀的影響的試驗(yàn)結(jié)果如下表4。
從表4的試驗(yàn)表明：不同的松散劑加入粉末涂料中，對(duì)粉末涂料的外觀影響相差很大，松散劑C和松散劑D的效果很好，松散劑A和松散劑B的效果差。這是因?yàn)樗缮┲g的質(zhì)量差別很大，有些松散劑的分散性不好，加入粉末涂料中后因?yàn)樗缮┑膱F(tuán)聚而導(dǎo)致涂膜出現(xiàn)沙�，F(xiàn)象。而質(zhì)量較好的松散劑加入粉末涂料后對(duì)涂膜表面影響很小，甚至幾乎沒有影響。
2.5 不同松散劑在不同添加工藝時(shí)對(duì)涂膜外觀的影響

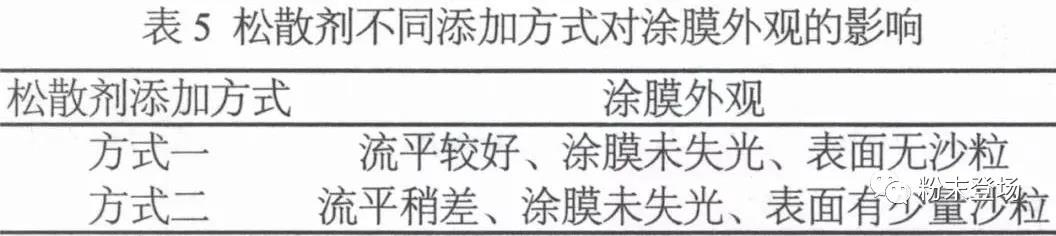

采用試驗(yàn)5）的方法，不同添加方式對(duì)涂膜外觀的影響試驗(yàn)結(jié)果如下表5。

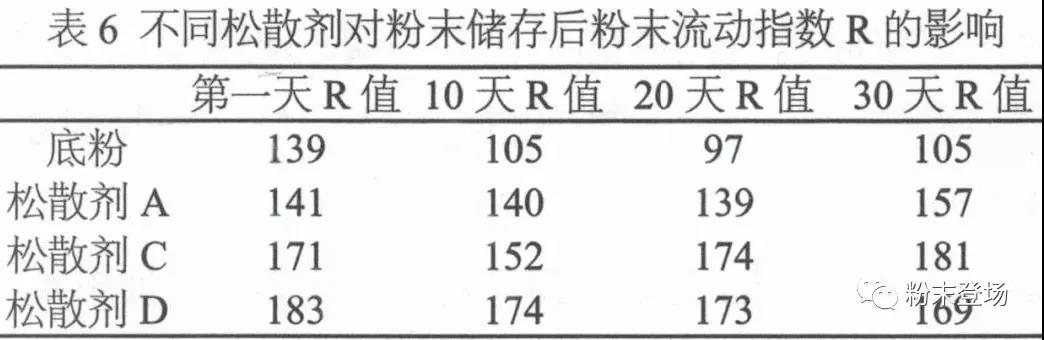

從表5的試驗(yàn)結(jié)果表明：松散劑加入到粉末涂料后對(duì)涂膜外觀的影響不止和粉末涂料的種類有關(guān)，而且還和加入的方式有很大的關(guān)系。按方式一添加方式加入松散劑后涂膜與對(duì)照組（未加松散劑）相比無明顯區(qū)別。而按方式二添加方式加入松散劑則涂膜表面出現(xiàn)流平變差、沙�，F(xiàn)象。因此選擇合適的松散劑添加方式對(duì)粉末涂料的外觀有著很重要的影響。2.6 不同松散劑對(duì)粉末儲(chǔ)存后流動(dòng)指數(shù)R的影響采用試驗(yàn)方法6），對(duì)4種不同松散劑，粉末涂料中的添加量為0.2％，儲(chǔ)存不同時(shí)間后，測(cè)試粉末流動(dòng)指數(shù)R，試驗(yàn)結(jié)果如下如下表6。
①不添加松散劑的底粉短時(shí)間內(nèi)流動(dòng)指數(shù)能達(dá)到標(biāo)準(zhǔn)要求，但是存放時(shí)間稍長(zhǎng)時(shí)，粉末涂料流動(dòng)指數(shù)R下降很明顯只能達(dá)到105說明該樣粉存儲(chǔ)穩(wěn)定性較差。②松散劑A短時(shí)間內(nèi)對(duì)粉末涂料的流動(dòng)指數(shù)R改善不明顯，但對(duì)粉末涂料的存儲(chǔ)穩(wěn)定性改善較大，粉末涂料存放時(shí)間較長(zhǎng)時(shí)，粉末涂料流動(dòng)指數(shù)R下降不明顯。③松散劑C、D對(duì)粉末涂料的流動(dòng)指數(shù)R改善明顯，而且隨著粉末涂料存放時(shí)間加長(zhǎng)粉末涂料流動(dòng)指數(shù)R變化不大，說明這兩種松散劑改善粉末涂料指數(shù)R的效果較佳。

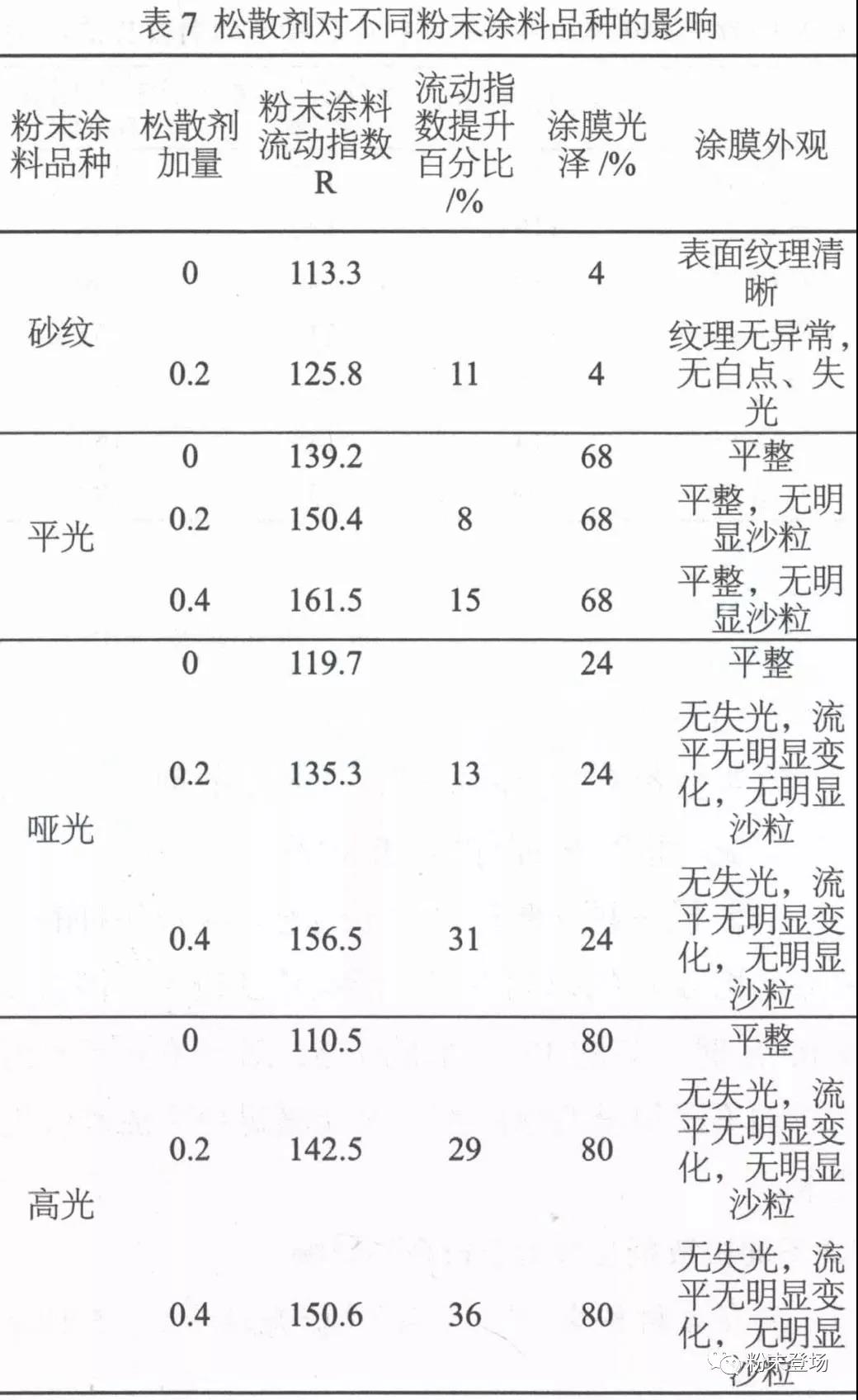

實(shí)驗(yàn)結(jié)果表明：在粉末涂料中添加松散劑對(duì)粉末涂料的流動(dòng)指數(shù)R的改善很明顯，但是不同的松散劑對(duì)粉末涂料的流動(dòng)指數(shù)R的改善效果差別很大。采用試驗(yàn)方法7），對(duì)不同品種的粉末涂料中的添加松散劑A添加量為0.2％。制備樣粉噴涂樣板后實(shí)驗(yàn)記錄如表7。
①松散劑對(duì)于不同品種的粉末涂料流動(dòng)指數(shù)R有不同的影響，增加松散劑用量時(shí)，粉末流動(dòng)指數(shù)R有明顯提高，根據(jù)涂料品種調(diào)整合適的用量。②松散劑對(duì)于涂膜外觀和光澤沒有明顯的不良影響。
從上述的不同松散劑、不同添加量，對(duì)不同粉末涂料和不同添加方式的試驗(yàn)結(jié)果說明：為了改善粉末涂料流動(dòng)性，松散劑是配方中必須添加的組成部分；不同松散劑和不同添加量對(duì)粉末涂料的流動(dòng)性和上粉率的影響效果差別較大，所以必須根據(jù)粉末涂料品種選擇合適的松散劑品種和添加量；松散劑的添加工藝（方式）對(duì)涂膜外觀的影響很大，根據(jù)松散劑品種選擇合適的添加工藝（方式）。
